Gia công Laser 5 trục có tính năng động cao

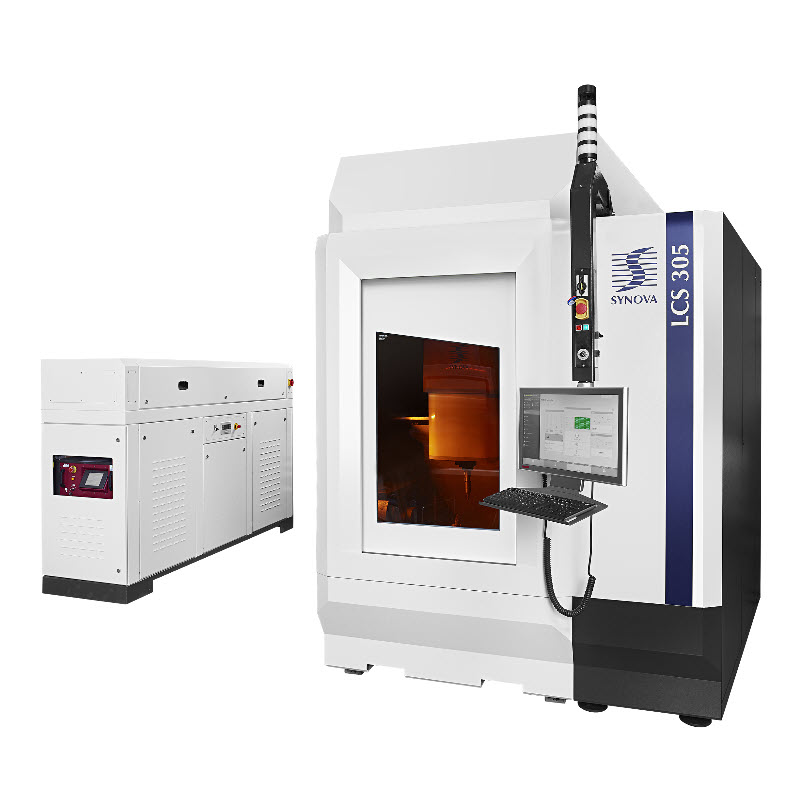

Máy cắt laser tia nước LCS 305 với công nghệ laser dẫn hướng bằng tia nước tích hợp (Laser MicroJet®) được thiết kế đặc biệt để sản xuất tự động các dụng cụ cắt kim cương lớn và nhỏ. Máy CNC có năm trục đồng bộ được đặc trưng bởi khái niệm máy đặc biệt thông minh và các trục động học cao để có độ chính xác và tốc độ tối đa.

LCS xử lý khả năng kiểm soát nhiệt độ nhất quán bằng động cơ mô-men xoắn và tuyến tính làm mát bằng nước (+/- 0,1°C) và bệ máy đúc khoáng để ổn định hơn và giảm rung. Hệ thống hiệu chuẩn offset hoàn toàn tự động tích hợp căn chỉnh vòi phun laser, hiệu chỉnh góc phản lực tự động, đồng hồ đo công suất laser và đầu dò cảm ứng. Dụng cụ có thể được trao đổi với độ chính xác rất cao nhờ giá đỡ dụng cụ HSK 63.

Công nghệ Synova Laser MicroJet®

Laser MicroJet® là một phương pháp gia công kết hợp, kết hợp tia laser với tia nước “mỏng như sợi tóc” dẫn hướng chính xác chùm tia laser bằng phương pháp phản xạ nội toàn phần theo cách tương tự như sợi quang thông thường. Tia nước liên tục làm mát vùng cắt và loại bỏ các mảnh vụn một cách hiệu quả.

Là một “laser lạnh, sạch và được kiểm soát”, công nghệ LMJ của Synova giải quyết các vấn đề quan trọng liên quan đến laser khô như hư hỏng do nhiệt, lắng đọng mảnh vụn và thiếu độ chính xác.

Nguyên vật liệu

Vật liệu cứng: CBN đa tinh thể (PcBN), kim cương đa tinh thể (PCD), kim cương đơn tinh thể (SCD), kim cương lắng đọng hơi hóa học (CVD), kim cương tự nhiên (ND), cacbua vonfram (WC)

Kim loại: Siêu hợp kim, thép không gỉ, nhôm, đồng, titan, niken, v.v.

Gốm sứ: Vật liệu tổng hợp ma trận gốm (CMC), cacbua silic (SiC), silicon nitrit (SiN), zirconia (ZrO2), HTCC/LTCC (gốm đồng nung ở nhiệt độ cao và nhiệt độ thấp), nhôm nitrit (AlN), nhôm oxit (Al2O3)

Hiệu quả hoạt động

Hoạt động

Cắt 3D, tạo hình, khoan, xẻ rãnh, tạo rãnh, đào rãnh, phay, cắt lát, mài cạnh (cạnh K-land, góc hở đơn hoặc nhiều góc), khắc, định hình

Sắc nét và mịn màng

• Bề mặt cắt mịn và cạnh sắc (Ra thấp tới 0,2 µm)
• Chùm tia hình trụ tạo ra các vết cắt song song (không có hình chữ V)
• Hầu như không có tác động nhiệt nhờ khả năng làm mát bằng tia nước

Nhanh chóng và chính xác

• Cắt hoàn thiện PCD 1,6 mm và cacbit xi măng với tốc độ 3 mm/phút.
• Độ chính xác cơ học cao với dung sai +/- 5 µm
• Chiều rộng rãnh cắt rất nhỏ (xuống tới 30 µm

Làm sạch dễ dàng

• Làm sạch bề mặt và không có cặn
• Không cần điều trị sau
• Không cần điều khiển lấy nét do khoảng cách làm việc dài
